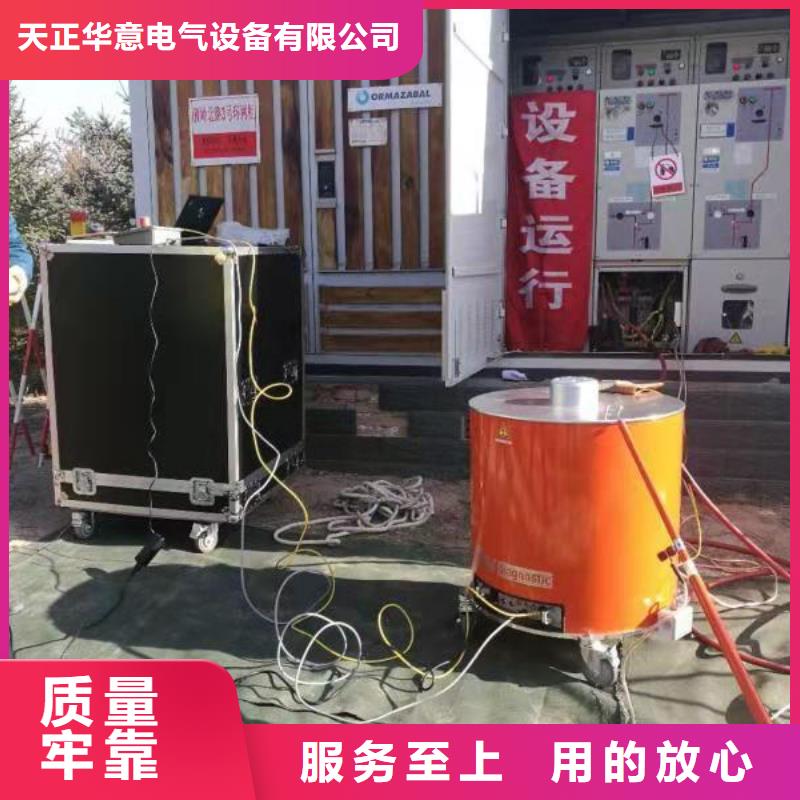

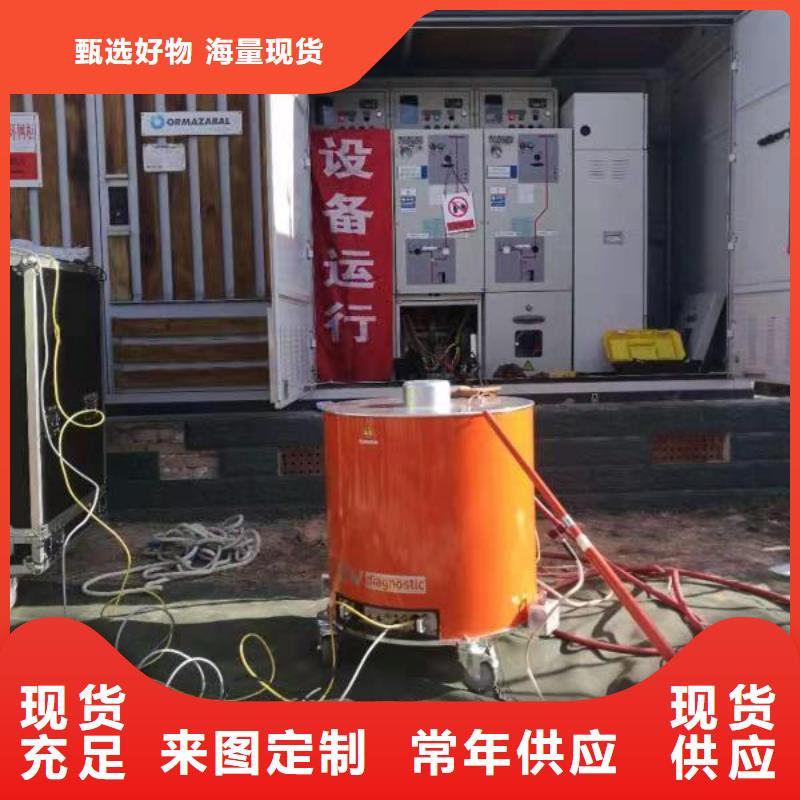

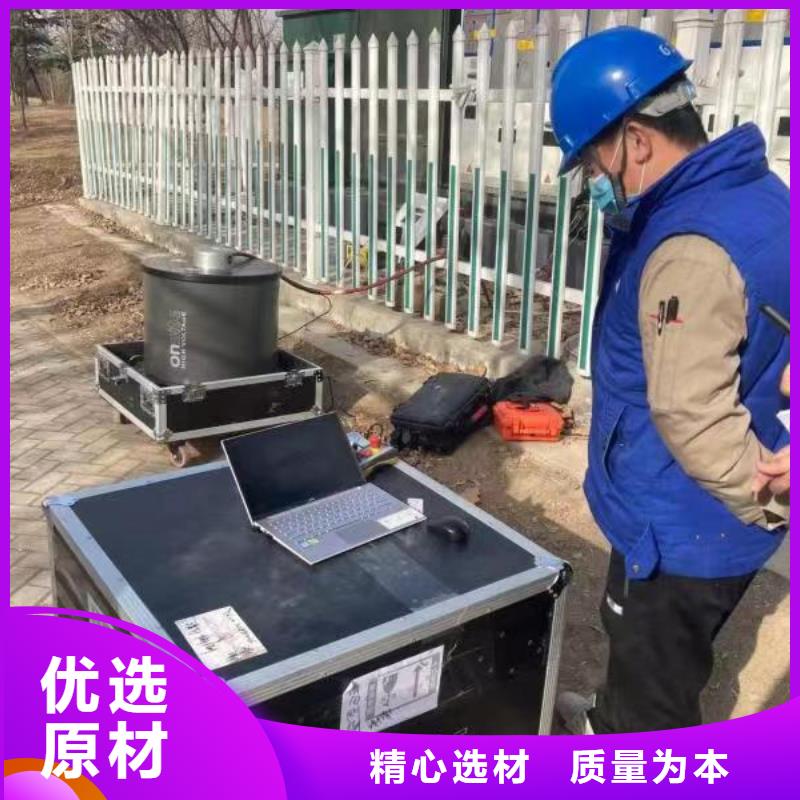

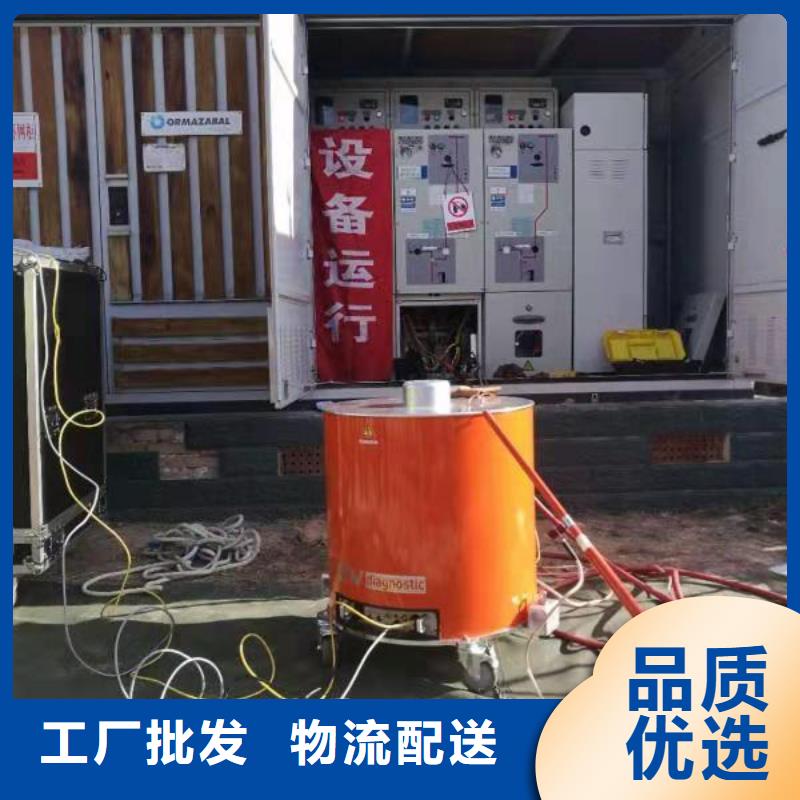

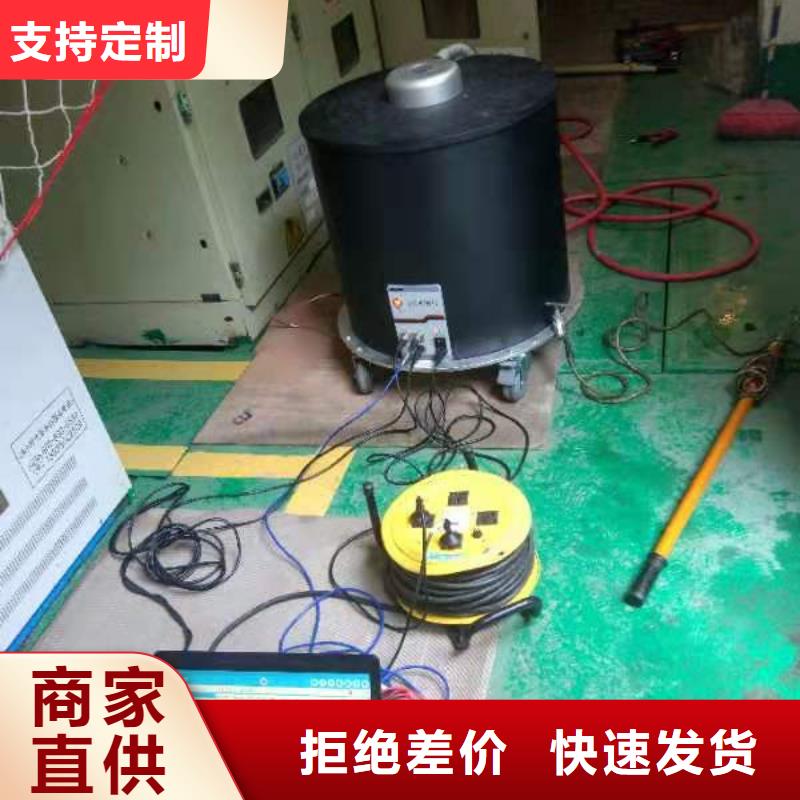

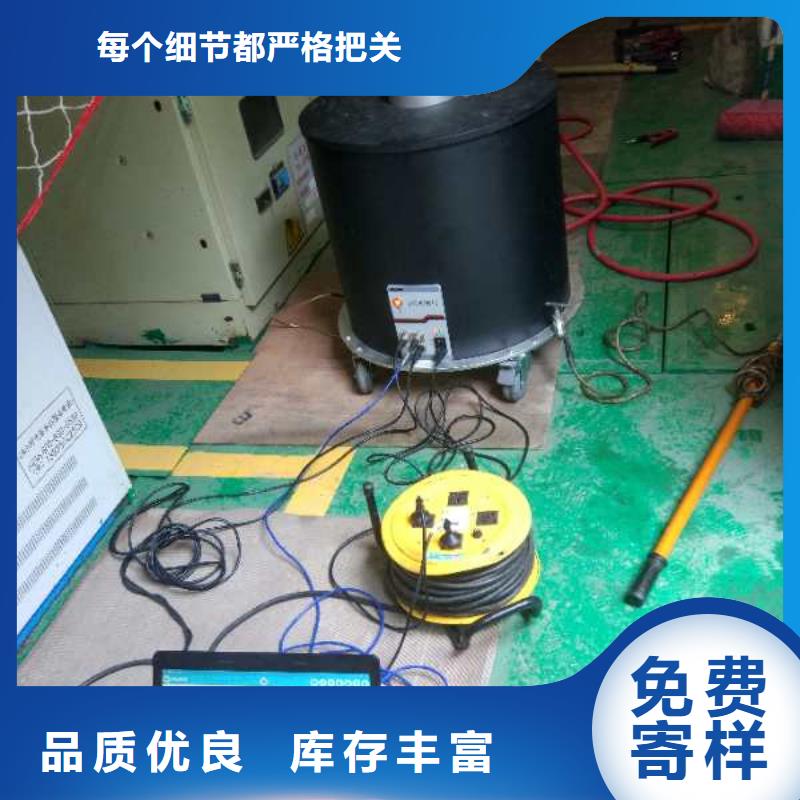

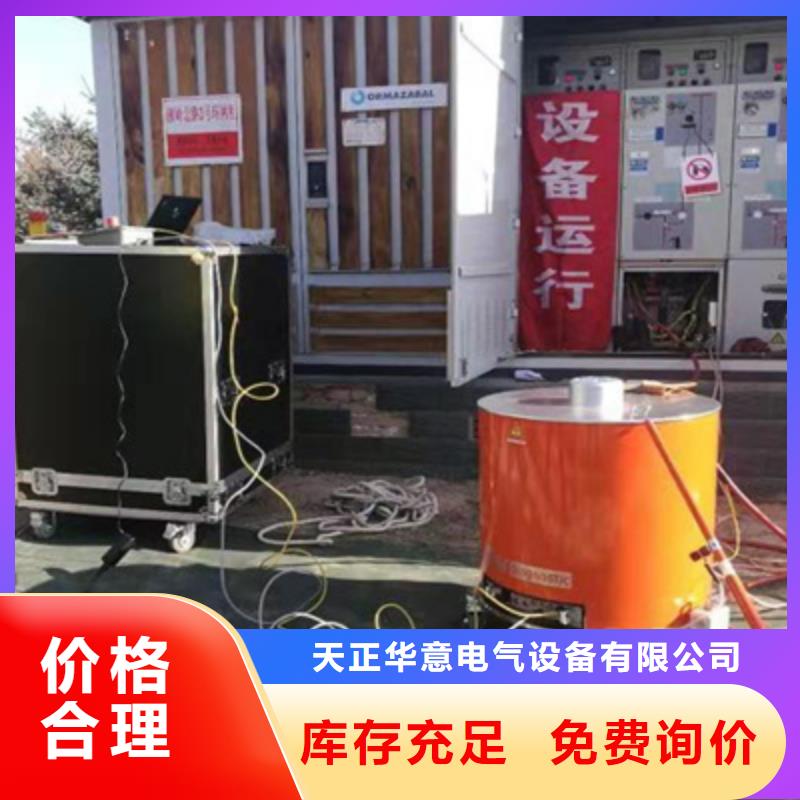

安徽黄山振荡波局放耐压试验系统 二、操作说明：1、被测电缆要求及测试前准备1）局放测试前，将电缆断电、接地放电，两端悬空，布置好围栏；2）电缆头擦拭干净，电缆头与周边接地部位绝缘距离足够；3）收集电缆型号、长度、接头位置等电缆参数；电缆全长必须准确，以用于校准；中间接头测量尽量准确和详细，有利于终判断局放位置；4）电缆长度：一侧测量方式：100m≤L≦≤3k，必要时可采用两端测量的方式。2、绝缘电阻测试电缆主绝缘电阻测试：采用2500V（35kv电缆用5000V摇表）绝缘摇表进行测试；主绝缘电阻应大于50MΩ才可以进行下一步试验。3、电缆交流耐压试验使用本系统的高压试验电源设备，对被试电缆各相做5分钟1.6U0电压的耐压试验。不闪络击穿才可以进行局放的检测试验。电缆振荡波局部放电试验4.1 电缆局放的校准：高压测试前首先使用校准器进行局部放电量的校准，并测量电缆长度。首先按照以下接线图联接好设备。测试前检查校准器电池，不足应更换。校准步骤：1）校准器Q9测试线的红色线夹连接被测电缆线芯，黑色线夹接电缆接地。；2）校准100pc—2nc六档，输出接OUT×1接口。5nc-20nc三档，输出接OUT×10接口。3）选择相应的档位，打开校准器电源。4）打开变频主机的电源，准备好笔记本电脑进入测试软件界面。打开软件后，首页即是『电缆校准』界面，如图x。电缆预设参数：已知被试电缆的长度时，请在『校准判定基准』中选择『长度优先』，并在『预设电缆长度』栏中输入电缆长度；如不确定被试电缆的长度时，请在『校准判定基准』中选择『波速优先』，并在『预设电缆波速』栏中输入电缆波速。注：电缆波速与电缆类型有关，典型值见表。
